SG電動立式拉力測試臺是專為HF系列和NK系列推拉力計配套用的推拉負荷試驗臺。本電動立式拉力測試臺產品采用雙立桿結構，具有穩定性好，適用*，使用*等優點，并具有無級調速，手動（點動）、自動操作切換功能。適用于橡膠塑料、輕工紡織、建筑門窗、復合材料、電線電纜、汽車配件、動力機械、科研機構等行業的推拉負荷、插拔力、破壞試驗等測試。
電動立式拉力測試臺特點：電動加載，無級調速，齒輪傳動結構緊湊，傳動平穩操作簡單，并可結合*夾具使用
電動立式拉力測試臺規格參數：
*負載：5000N或10000N/20000N/30000N*行程: 220 mm或1000 mm測試速度：15-240 mm/min工作電壓：220V外形尺寸:400mmx250mmx1050mm或640mmx400mmx2400mm
電動立式拉力測試臺使用方法：1.測力計安裝方法１）傳感器內置式：將4-M6螺絲穿入固定塊4-φ6.2孔中，在螺紋方向各套入1個墊圈，并與測力計安裝板上4-M6螺紋旋緊，測力計安裝板上，測力計安裝孔分為兩組,分別為30x145、40x90。用戶可根據自己的需要確定。
２）傳感器外置式：將2-M8螺絲穿入固定塊2-φ8.5孔中，并與連接桿上2-M8螺絲旋緊。將M12螺母穿入連接桿通孔內并與傳感器旋緊即可，操作系統可安裝在外置式測力計安裝板上。
2.操作面板使用方法:1）電源開關：當按下按鈕時,接通電源,再次按下,電源斷開。2）速度操作：由于被測物體及用戶要求的不同,當調整調速器旋鈕時,載體的運動速度為60～300mm/min。
3.功能操作：手動/自動，當將旋鈕旋至手動時，如使載體運動，則需按住升（UP）或降（DOWN）鍵，斷開則運動停止。當旋鈕旋至自動時，如使載體運動則直接按升（UP）或降（DOWN）鍵。
4.測力計高度調整：SG立式機臺固定塊兩側為M8鎖緊鏍釘，首先將M8鎖緊鏍釘松開，將固定塊向上或向下移動到所需要的高度后，將M8螺釘鎖緊。
5.行程調整:導柱上十字槽螺釘為*行程的1，限位套為用戶測量所需行程調節套。
電動立式拉力測試臺計數器使用方法：計數器上方為數字顯示屏、記錄試驗次數，下方為預置按鈕（左1～4），右1為倍率按鈕（1X、10X、100X）如：用戶對某一產品進行連續測試，測試次數為5、倍率為10X，則測試架往復10次顯示屏顯示為1，運行50次后自動停止，如需再次測試，按停止按鈕即可。

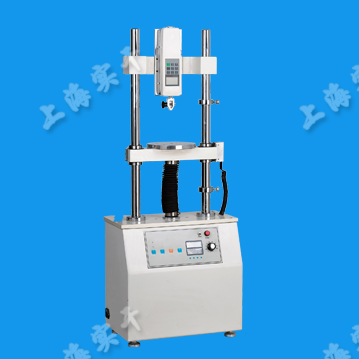

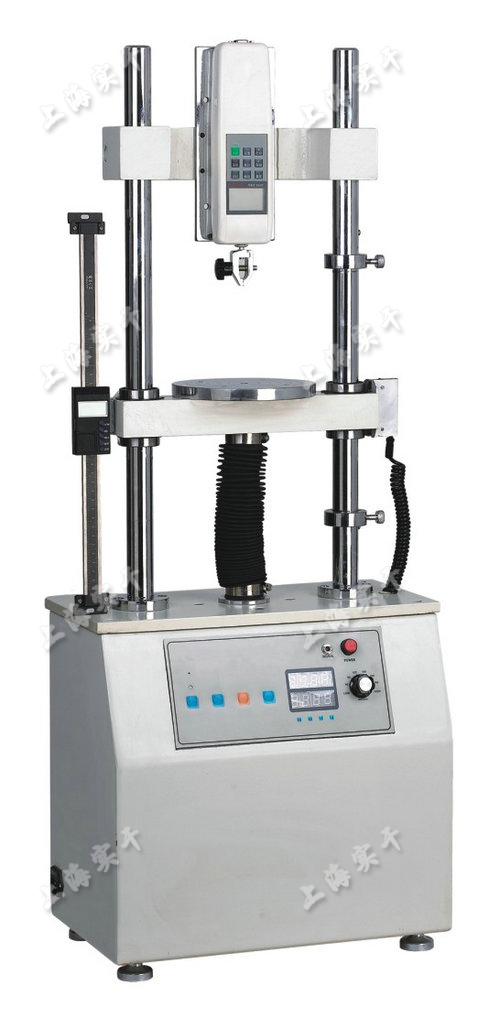

電動立式拉力測試臺圖片
