SGAEV電動立式拉力測試臺是專為HF系列和NK系列推拉力計配套用的推拉負荷試驗臺。本電動立式推拉力測試臺產品采用雙立桿結構具有穩定性好，適用*，使用*等優點，并具有無級調速，手動(點動)自動操作切換勸能。電動立式推拉力測試臺適用于像膠塑料、輕工紡織、建筑門窗、復合材料、電線電纜、汽車配件、動力機械、科研機構等行業的推拉負荷、插拔力、破壞試驗等測試。
電動立式推拉力測試臺特點:
電動加載，無級調速，齒輪傳動
結構緊湊，傳動平穩
操作簡單，并可結合*夾具使用
規格參數:
*負載:5000N或10000N/20000N/30000N
*行程:220二或1000二
7Jnij試速度:60-240 mm/min
工作電壓:220V
外形尺寸(二):400mmx250mmx1050mm或640mmx400mmx2400mm
電動立式推拉力測試臺使用方祛:
1)傳感器內置式:將4-M6螺絲穿入固定塊4-中6.2孔中，在螺紋方向各套入1個墊圈，并與側力計安裝板
上4-M6螺紋旋緊，測力計安裝板上，測力計安裝孔分為兩組，分別為30x145. 40x90。用戶可根據自己的需
要確定。
2)傳感器外置式:將2-M8螺絲穿入固定塊2-中8.5孔中，并與連接桿上2-M8螺絲旋緊。將M12螺母穿入連
接桿通孔內并與傳感器旋緊即可，操作系統可安裝在外置式側力計安裝板上。
2.操作面板使用方祛:
l電源開關:當按下按鈕時，接通電源，再次按下，電源斷開。
2)速度操作:由于被測物體及用戶要求的不同，當調整調速器旋鈕時，載體的運動速度為60-300m/min.
3.功能操作:
手動/自動，當將旋鈕旋至手動時，如使載體運動，則需按住升或降(DOWN)鍵，斷開則運動停止。
當旋鈕旋至自動時，如使載體運動則直接按升或降(DOWN)鍵。
4.側力計高度調整:
AEV立式機臺固定塊兩側為M8鎖緊鏢釘，首先將M8鎖緊鏢釘松開，將固定塊向上或向下移動到所需要的高度
后，將M8螺釘鎖緊。
5.行程調整:
導柱上十字槽螺釘為*行程的1，限位套為用戶測量所需行程調節套。
計數器使用方祛:
計數器上方為數字顯示屏、記錄試驗次數，下方為預置按鈕(左1一4)，右1為倍率按鈕
(ix. 10X, ioox)如:用戶對某一產品進行連續測試，側試次數為5、倍率為lox，則測試架往復10次顯
示屏顯示為1，運行50次后自動停止，如需再次測試，按停止按鈕即可。

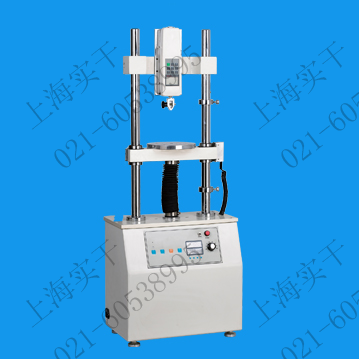

電動拉力測試臺圖片
