SGJX系列標準機械式拉力計是我公司自行設計生產的。本司機械式拉力計產品執行JJG445-2000檢定規程、Q/FYQ001-2012標準。該機械式拉力計具有使用*、讀數清晰、*穩定、*可靠等優點。

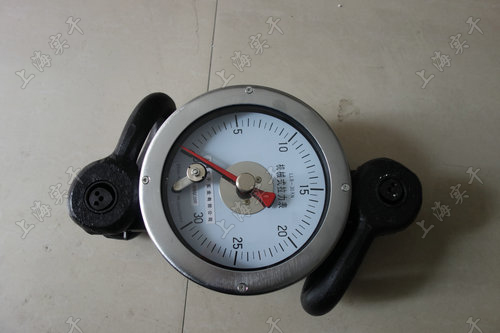

機械式拉力計圖片
機械式拉力計用途：
我司的機械式拉力計用在石油、煤田、地質勘探、水產捕撈、起重機械等行業的重力測量。同時還應用于拖拉機、汽車運輸、電力線路架設、建筑等行業的牽引力測量。 機械式拉力計應用在鉆井作業中，指示鉆桿懸重，防止卡鉆、打鉆事故；應用在井下作業施工中，指示修井作業車絞盤牽引力的大小，防止井管拔脫和井架損壞，起著重要的*防護作用。
機械式拉力計主要*參數
1、儀表準確度為2.0級
2、引用誤差≤±2%F.S3、測力儀表的靈敏度應小于或等于滿量程載荷0.5%4、型號、測量范圍、外形尺寸、重量
機械式拉力計結構及工作原理
1、結構分三部分：連接件部分、放大裝置部分、顯示部分。
2、工作原理：
當作用力通過連接件作用在變形體上，使之產生彈性變形，在彈性范圍內，變形量與作用力基本成*比，這樣變形大小就可反映出作用力的大小。變形體的變形量經放大裝置放大，通過指針在表盤上的指示讀出作用力的值。
注：作業中具體選型應根據機械設備的結構和地質情況經計算后確定。

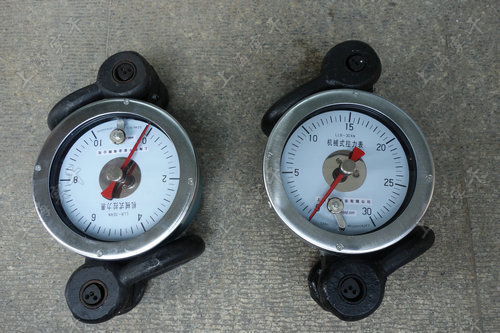

標準機械式拉力計
機械式拉力計使用方法
1、兩端的拉環通過絞鏈與力源連接（如使用鋼絲繩或其它可自由轉動的聯接件）。在測量過程中始終保持外作用力的作用線與表的軸線相重合。
2、為防止意外，在表后應備裝一條保護鋼絲繩。
3、調零：在加載之前，用搬手將表盤零點調到與表針重合位置上。
4、檢查裝卡狀態，確認裝卡*后方可加載。
機械式拉力計規格型號
產品型號
(Model) |
測量范圍
（KN） |
分度值
（KN） |
外形尺寸
（mm） |
重量
（KG） |
|
SGJX-1 |
0-10 |
0.2 |
620X225X160 |
16 |
|
SGJX-3 |
0-30 |
0.5 |
620X225X160 |
16 |
|
SGJX-5 |
0-50 |
1 |
620X225X160 |
16 |
|
SGJX-8 |
0-80 |
2 |
620X225X160 |
16.5 |
|
SGJX-12 |
0-120 |
2 |
650X225X160 |
20 |
|
SGJX-16 |
0-160 |
2 |
650X280X160 |
20 |
|
SGJX-20 |
0-200 |
2.5 |
650X225X160 |
20
|
機械式拉力計注意事項
1、避免強烈震動。
2、工作時外力作用線必須與表的軸線重合。
3、拉力表直接作用力不得超過表的上限值。
4、*使用拉力表*重要，如進行維修時應返回我公司。
由于擅自維修產生不良后果，我公司不負責任。
